1000Base-T Lan Magnetics

1000Base-T Lan Magnetics tốt nhất được cung cấp bởi nhà sản xuất Jansum Electronics của Trung Quốc. PN G24C02SWU có thể hỗ trợ ứng dụng trong ngành.Chào mừng bạn mua 1000Base-T Lan Magnetics từ JASN.

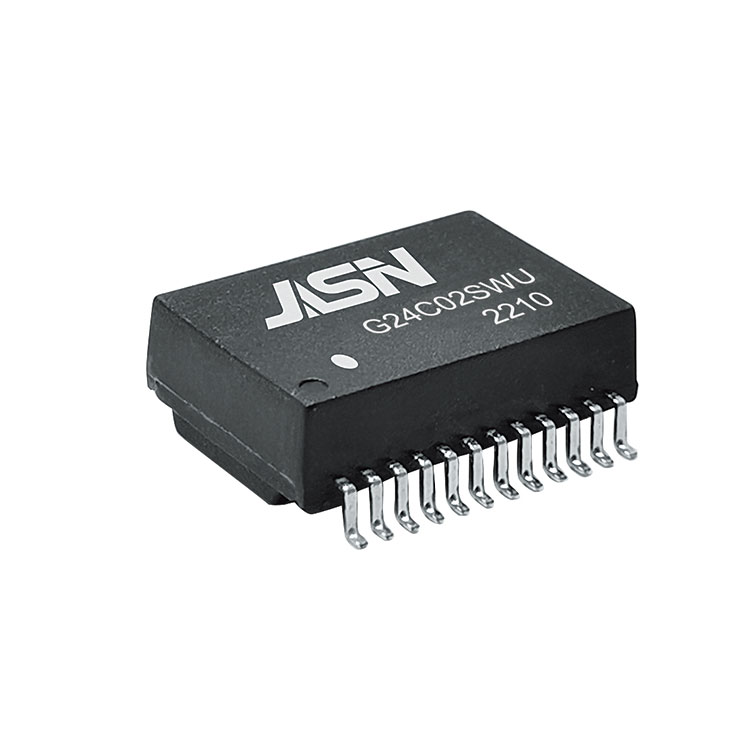

Mô hình: G24C02SWU

Người mẫu:G24C02SWU

Tuân theo tiêu chuẩn IEEE 802.3ab.
Tuân thủ các yêu cầu của RoHS.
Thích hợp cho các ứng dụng PoE End-span với khả năng hiện tại 720mA.
Phạm vi nhiệt độ hoạt động: -40â đến + 85â.
Phạm vi nhiệt độ lưu trữ: -40â đến + 125â.

Thông số kỹ thuật điện @ 25â

OCL:	350uH Tối thiểu. @ 100KHz / 0,1V với 8mA DC Bias (-40 ~~ + 105â)
Hi-POT:	1500Vrms
Tỷ lệ rẽ:	1: 1 ± 3%
LK:	Tối đa 0,5uH @ 100KHz / 0,2V
Cw / w	Tối đa 35PF @ 100KHz / 0,2V
D.C.R:	Tối đa 1,2 ohm
Mất đoạn chèn:	1-100MHz: -1.0dB Tối đa
CMMR	2MHz			30-200MHz
	-50dB PHÚT			-15 + 20 * log (f / 200) dB Typ
DCR (Nửa cuộn thứ cấp)	Tối đa 0,65 Ohms
Nói chuyện chéo:	1 MHz			10-100 MHz
	50dB PHÚT			-55 + 22 * log (f / 10) dB MIN
Mất mát trở lại:	1-30MHz	40MHz	50MHz		60-80MHZ	80-100MHZ
	-18dB tối thiểu	-14.4dB tối thiểu	-13.1dB Min		-12dB tối thiểu	-10dB tối thiểu
