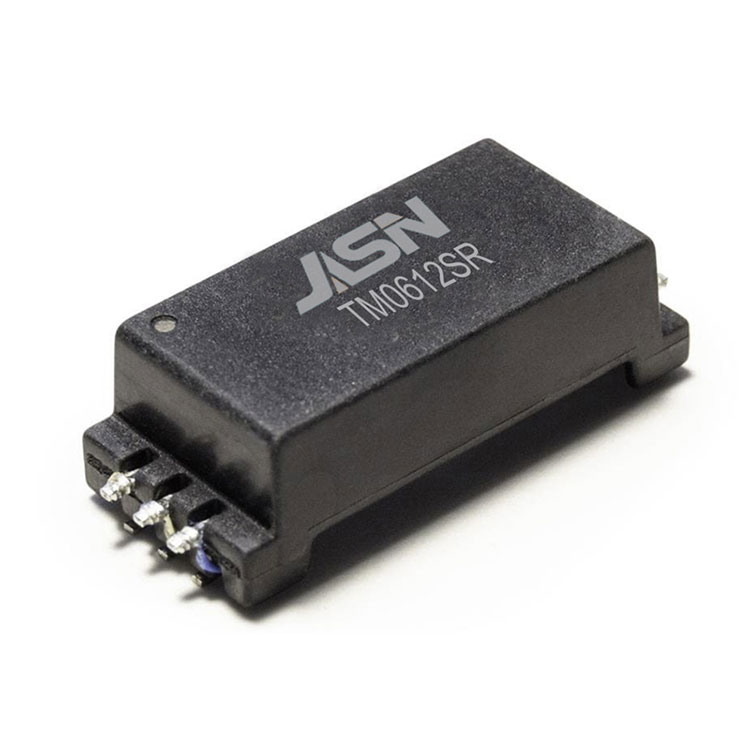

Biến áp tín hiệu BMS

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C đến+125C)

Hi-Pot:

8000VDC 1mA 2 giây

Tỉ lệ lần lượt:

1:1±2%

Điện cảm rò::

Tối đa 0,5uH @100KHz/0,1V

DCR:

Tối đa 0,45ohm. @Phía máy biến áp

Tối đa 0,80ohm phía cuộn cảm @CM

Mất chèn:

-1,2dB Tối đa 4 MHz

Trả lại tổn thất:

-6dB Tối thiểu @4 MHz (Z out= 100Ω)

CMRR:

-50dB Loại @1- 100 MHz

Thiết kế xây dựng:

Cách điện tăng cường theo IEC62477-1, IEC60664- 1.IEC62368-1;

Điện áp làm việc lên tới 1500VDC; Khoảng cách đường rò> 15mm, Khoảng cách khe hở> 14mm.

Mức độ ô nhiễm Ⅱ,Nhóm vật liệu CTI Ⅰ;Loại quá áp Ⅲ,cao tới 2km so với mực nước biển.UL đang chờ xử lý.
