Cuộn cảm hình xuyến là gì và tại sao nó lại quan trọng trong điện tử hiện đại?

Cuộn cảm hình xuyếnlà một trong những thành phần thụ động hiệu quả và được sử dụng rộng rãi nhất trong các hệ thống điện tử hiện đại. Thiết kế lõi hình vòng độc đáo của chúng giúp ngăn chặn từ tính vượt trội, giảm nhiễu điện từ và hiệu suất năng lượng cao so với cuộn cảm truyền thống. Bài viết này tìm hiểu cuộn cảm hình xuyến là gì, nó hoạt động như thế nào, tại sao nó lại cần thiết trong điện tử công suất và cách chọn loại phù hợp cho các ứng dụng khác nhau. Nó cũng nêu bật những thách thức chung, các ứng dụng trong thế giới thực và những cân nhắc về thiết kế thực tế để giúp các kỹ sư, người mua và nhà phát triển sản phẩm đưa ra quyết định sáng suốt.

Mục lục

• 1. Tìm hiểu cơ bản về cuộn cảm hình xuyến
• 2. Cuộn cảm hình xuyến hoạt động như thế nào
• 3. Ưu điểm chính so với cuộn cảm thông thường
• 4. Vật liệu cốt lõi và tác động của chúng
• 5. Ứng dụng trong thế giới thực
• 6. Cách chọn cuộn cảm hình xuyến phù hợp
• 7. Các sự cố thường gặp và cách khắc phục sự cố
• 8. Hình xuyến và các loại cuộn cảm khác
• 9. Những cân nhắc về thiết kế dành cho kỹ sư
• 10. Xu hướng tương lai của công nghệ cảm ứng
• 11. Câu hỏi thường gặp
• 12. Kết luận
• 13. Thông tin & Liên hệ Nhà sản xuất

1. Tìm hiểu cơ bản về cuộn cảm hình xuyến

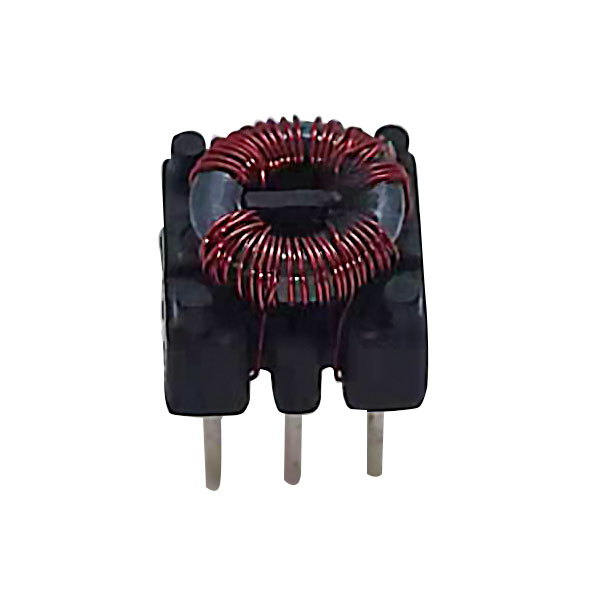

Cuộn cảm hình xuyến là một loại cuộn cảm có hình dạng như bánh rán hoặc vòng (hình xuyến). Nó bao gồm một lõi từ hình tròn được bọc bằng dây đồng. Khi dòng điện chạy qua dây, một từ trường được tạo ra trong lõi, lưu trữ năng lượng dưới dạng từ tính.

Không giống như cuộn cảm điện từ truyền thống, từ trường trong thiết kế hình xuyến phần lớn được giới hạn trong lõi. Đặc tính độc đáo này làm giảm đáng kể sự thất thoát năng lượng và nhiễu điện từ (EMI), khiến nó trở nên lý tưởng cho các mạch điện tử hiệu suất cao.

Nói một cách đơn giản, một cuộn cảm hình xuyến được thiết kế để:

• Lưu trữ năng lượng trong từ trường
• Lọc nhiễu điện
• Ổn định dòng điện trong mạch

2. Cuộn cảm hình xuyến hoạt động như thế nào

Nguyên lý làm việc của cuộn cảm hình xuyến dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều (AC) chạy qua cuộn dây, nó sẽ tạo ra từ trường thay đổi trong lõi hình xuyến. Trường thay đổi này tạo ra một điện áp ngược, được gọi là điện cảm.

Hình dạng vòng kín của lõi đảm bảo rằng phần lớn từ thông vẫn còn bên trong vật liệu, giảm rò rỉ và nâng cao hiệu quả.

Các giai đoạn làm việc chính bao gồm:

1. Dòng điện chạy qua cuộn dây
2. Từ trường hình thành bên trong hình xuyến
3. Năng lượng được lưu trữ trong từ thông
4. Sự phản đối sự thay đổi hiện tại giúp ổn định hành vi của mạch

Việc lưu trữ và giải phóng năng lượng được kiểm soát này là điều khiến cuộn cảm hình xuyến trở nên cần thiết trong các hệ thống điều chỉnh công suất.

3. Ưu điểm chính so với cuộn cảm thông thường

Cuộn cảm hình xuyến được ưa chuộng trong nhiều ngành công nghiệp do tính chất điện và vật lý vượt trội của chúng. Dưới đây là những ưu điểm chính:

• Hiệu quả cao:Giảm tổn thất năng lượng do dòng rò rỉ tối thiểu.
• Nhiễu điện từ thấp:Từ trường được chứa trong lõi.
• Thiết kế nhỏ gọn:Độ tự cảm cao hơn trong kích thước vật lý nhỏ hơn.
• Hiệu suất nhiệt tốt hơn:Giảm nhiệt sinh ra dưới tải.
• Khớp nối từ mạnh:Truyền năng lượng hiệu quả giữa các cuộn dây.

Những ưu điểm này làm cho cuộn cảm hình xuyến đặc biệt hữu ích trong nguồn điện, thiết bị âm thanh và điện tử công nghiệp.

4. Vật liệu cốt lõi và tác động của chúng

Hiệu suất của cuộn cảm hình xuyến phụ thuộc rất nhiều vào vật liệu lõi của nó. Các vật liệu khác nhau có đặc tính từ tính và đáp ứng tần số khác nhau.

5. Ứng dụng trong thế giới thực

Cuộn cảm hình xuyến được sử dụng rộng rãi trong nhiều ngành công nghiệp do tính hiệu quả và độ tin cậy của chúng.

• Bộ nguồn chuyển đổi chế độ (SMPS)
• Bộ khuếch đại âm thanh và lọc tín hiệu
• Thiết bị viễn thông
• Hệ thống điện xe điện
• Biến tần năng lượng tái tạo (mặt trời và gió)
• Hệ thống tự động hóa công nghiệp

Trong mỗi ứng dụng này, khả năng giảm EMI và cải thiện hiệu quả sử dụng năng lượng đóng một vai trò quan trọng trong sự ổn định và hiệu suất của hệ thống.

6. Cách chọn cuộn cảm hình xuyến phù hợp

Việc chọn đúng cuộn cảm hình xuyến đòi hỏi phải xem xét cẩn thận các thông số điện và cơ.

Các yếu tố lựa chọn chính bao gồm:

• Giá trị điện cảm:Phải phù hợp với yêu cầu mạch
• Đánh giá hiện tại:Nên xử lý dòng điện cực đại và liên tục
• Vật liệu cốt lõi:Dựa trên nhu cầu tần suất và hiệu quả
• Điện trở DC:Sức đề kháng thấp hơn cải thiện hiệu quả
• Tần số hoạt động:Phải phù hợp với thiết kế hệ thống

Các kỹ sư thường cân bằng kích thước, chi phí và hiệu suất khi lựa chọn các thành phần để thiết kế mạch tối ưu.

7. Các sự cố thường gặp và cách khắc phục sự cố

Mặc dù có độ tin cậy cao nhưng cuộn cảm hình xuyến có thể phải đối mặt với những thách thức vận hành nhất định.

• Độ bão hòa:Xảy ra khi dòng điện vượt quá giới hạn lõi
• Quá nóng:Nguyên nhân do dòng điện quá cao hoặc thông gió kém
• Vấn đề tiếng ồn:Thường do cuộn dây hoặc che chắn không đúng cách
• Căng thẳng cơ học:Có thể làm hỏng cuộn dây trong quá trình lắp đặt

Thiết kế phù hợp và quản lý nhiệt có thể làm giảm đáng kể những vấn đề này.

8. Hình xuyến và các loại cuộn cảm khác

9. Những cân nhắc về thiết kế dành cho kỹ sư

Khi tích hợp cuộn cảm hình xuyến vào hệ thống điện tử, các kỹ sư phải xem xét nhiều khía cạnh thiết kế:

• Mật độ cuộn dây và chất lượng cách điện
• Con đường tản nhiệt
• Ngưỡng bão hòa từ tính
• Bố trí PCB để giảm khớp nối EMI
• Độ ổn định lắp cơ khí

Một hệ thống được thiết kế tốt đảm bảo độ tin cậy lâu dài và hiệu suất điện tối ưu.

10. Xu hướng tương lai của công nghệ cảm ứng

Nhu cầu về các hệ thống điện tử nhỏ gọn, hiệu suất cao tiếp tục thúc đẩy sự đổi mới trong công nghệ cuộn cảm. Những phát triển trong tương lai bao gồm:

• Vật liệu tinh thể nano tiên tiến cho hiệu suất tổn thất cực thấp
• Thiết kế hình xuyến tần số cao thu nhỏ
• Tích hợp với các mô-đun năng lượng thông minh
• Vật liệu cuộn dây chịu nhiệt cải tiến

Những tiến bộ này sẽ hỗ trợ các ứng dụng thế hệ tiếp theo như di động điện, lưới điện thông minh và hệ thống công nghiệp điều khiển bằng AI.

11. Câu hỏi thường gặp

Câu 1: Điều gì làm cho cuộn cảm hình xuyến hiệu quả hơn?
Thiết kế từ tính vòng kín của chúng giúp giảm thiểu rò rỉ từ thông, nâng cao hiệu quả.

Câu 2: Có thể sử dụng cuộn cảm hình xuyến trong mạch tần số cao không?
Có, đặc biệt khi sử dụng lõi ferit hoặc lõi tinh thể nano.

Câu 3: Cuộn cảm hình xuyến có đắt không?
Chúng có thể đắt hơn một chút so với cuộn cảm cơ bản nhưng mang lại hiệu suất và độ tin cậy tốt hơn.

Câu 4: Những ngành nào sử dụng cuộn cảm hình xuyến nhiều nhất?
Các lĩnh vực điện tử, ô tô, viễn thông và năng lượng tái tạo.

Câu 5: Làm cách nào để giảm tiếng ồn trong cuộn cảm hình xuyến?
Kỹ thuật cuộn dây thích hợp, che chắn và lựa chọn vật liệu chính xác giúp giảm tiếng ồn.

12. Kết luận

Cuộn cảm hình xuyến là một thành phần quan trọng trong thiết bị điện tử hiện đại, mang lại hiệu quả, độ nhỏ gọn và hiệu suất điện từ chưa từng có. Khả năng ổn định dòng điện và giảm nhiễu khiến chúng trở nên cần thiết trong mọi thứ, từ thiết bị điện tử tiêu dùng đến các hệ thống công nghiệp tiên tiến. Hiểu cấu trúc, nguyên tắc làm việc và tiêu chí lựa chọn của chúng cho phép các kỹ sư và người mua tối ưu hóa hiệu suất hệ thống một cách hiệu quả.

13. Thông tin & Liên hệ Nhà sản xuất

Để có cuộn cảm hình xuyến chất lượng cao được thiết kế với kỹ thuật chính xác và kiểm soát chất lượng nghiêm ngặt, bạn có thể tin cậy vào Công ty TNHH Điện tử Jansum Đông Quan.

Chúng tôi chuyên cung cấp các bộ phận từ tính tùy chỉnh đáp ứng các yêu cầu công nghiệp đa dạng, bao gồm điện tử công suất, hệ thống ô tô và thiết bị liên lạc tiên tiến.

Nếu bạn đang tìm kiếm nguồn cung cấp đáng tin cậy, hỗ trợ kỹ thuật hoặc giải pháp tùy chỉnh, vui lòng liên hệliên hệ với chúng tôiHôm nay. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ dự án của bạn từ thiết kế đến sản xuất.
